maszyna do obwijania przegubowego transformatora ręcznego do trójwymiarowego rdzenia walcowanego żelaza

maszyna do obwijania przegubowego transformatora ręcznego do trójwymiarowego rdzenia walcowanego żelaza

MOQ: 1 szt
Cena £: consult
standard packaging: Eksportuj standardowe opakowanie
Delivery period: 5 dni
payment method: L/C, T/T, Western Union, MoneyGram
Supply Capacity: 100 sztuk/miesiąc
Szczegółowe informacje
Miejsce pochodzenia
Chiny
Nazwa handlowa
JC
Orzecznictwo
SGS,CE,UL
Numer modelu
JCHZ
Skok podnoszenia:
S = 500 mm
Prędkość podnoszenia::
V = 40 mm/s (regulowany)
Ciśnienie robocze hydrauliczne (ocenione):
P = 14 Mpa
Napięcie operacyjne:
AC 380 V trzy fazy 5 przewodów
Moc maszyny:
1,5 kW
Ciężar maszyny:
W = 1500 KG
Minimalne zamówienie:
1 szt
Cena:
consult
Szczegóły pakowania:
Eksportuj standardowe opakowanie
Czas dostawy:
5 dni
Zasady płatności:
L/C, T/T, Western Union, MoneyGram
Możliwość Supply:
100 sztuk/miesiąc
Podkreślić:

maszyna do obwijania przegubowego transformatora ręcznego

,

ręczna przekształcaczka

,

instrukcja obsługi maszyny wiązającej transformator

Opis produktu

Przetwornik typu suchego wykorzystywany do montażu ciała dla stopów amorficznych do trójwymiarowych rurowych rdzeni żelaza walcowanego

Główne cechy techniczne

Zestaw części aktywnej do transformatora rdzenia z żelaza stopu niekrystalicznego (zwanego "niezłotego") zespół i wyposażenie specjalne,może spełniać różnorodność zbiorów amorficznych typu wpisanych w folię i suchychZmienił tradycyjną technologię produkcji transformatora dystrybucyjnego i zawijania platformy podnoszącej umieszczonej w zbiorze z góry, osi zawijania poziomej,Każdy noszący pojedyncze rdzenie pudełka w otworach nawijaniaNa etapie montażu rdzenia odbywa się całkowite zamknięcie, zamknięcie rany, ciało izolowanego montażu, procesy mocowania zacisków.Wysokość montażu może łatwo regulować pozycję, aby spełnić wymagania montażu różnych etapów pracy. Ruch tego sprzętu z wykorzystaniem układów hydraulicznych, z płynnymi ruchami, łatwością regulacji, zaletą dużej mocy.

System hydrauliczny mechanizm podnoszenia zespół obejmują: pompy, silniki, zawory, aby połączyć modulesensure wysokiej niezawodności, niski poziom hałasu.Ustawić duże platformy podnoszące, aby spotkać różne ciała wsparcia, urządzenia przesuwne konieczne dla przestrzeni. jednocześnie pozwala na wystarczającą nadmiarność i ułatwia operacje wsparcia.łatwa obsługa, dokładne pozycjonowanie. Materiał może być używany do podnoszenia ustawienia, zakres regulacji 50mm, może spełniać wymagania.zmniejszenie przeciążenia, dostosowanie intensywności operacji. Stała platforma w przedniej skrzyni ustawionej pod mechanizmem napędowym, stała platforma, z powrotem poprzez obsługę rękojeści klikówki.Zbiory po lewej i prawej są ustawione, aby pomóc zlokalizować ciała.Wykorzystując konstrukcję napędową śrubową, pojedynczy nacisk na organizację efektywnego uderzenia 500 mm.Części elektryczne są marki i wysokiej niezawodności.























Opis produktu

Przegląd
Dhqz-3000 Amorphous Alloy Transformer Body Assembly Standtechnical Instruction

Funkcja

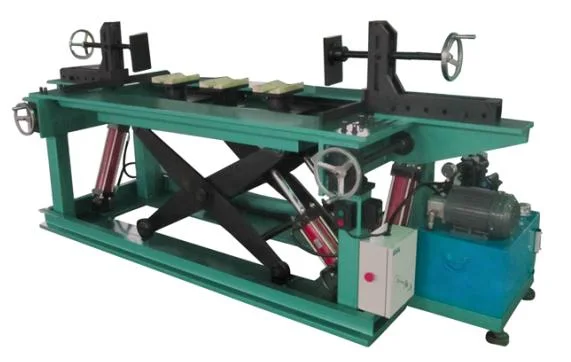

Ta maszyna jest specjalnym urządzeniem do montażu nadwozia transformatora ze stopu amorficznego, jest używana do różnych typów transformatorów typu wtrąconych w olej i suchych.zwoje są wstępnie umieszczone na platformie podnośnej stoiska montażowego, oś zawijania jest pozioma, każde jedno ramkowe rdzeń przechodzi przez zawijanie wewnętrznego otworu.zaciski i inne procesyWysokość stoiska montażowego można łatwo regulować, aby spełnić wymagania w różnych etapach procesu montażu.
Główny mechanizm ruchu wykorzystuje układ hydrauliczny, z cechami stabilnego podnoszenia, łatwej regulacji, nadmiernego zasilania itp.
maszyna do obwijania przegubowego transformatora ręcznego do trójwymiarowego rdzenia walcowanego żelaza 1maszyna do obwijania przegubowego transformatora ręcznego do trójwymiarowego rdzenia walcowanego żelaza 2
Główne specyfikacje
2.1 Wysokość działania H = 1000 mm
2.2 Stosowany zakres parametrów nadwozia (kształt):
Długość:L = 850 - 1650 mm
Szerokość:B = 200 - 900 mm
Wysokość:H = 200 - 900 mm
Zmiany w zakresie mocy::30 kVA――1600 kVA
2.3 Obciążenie nośne platformy podnośnej(ratingowe):W = 3000 kg
2.4 Uderzenie podnoszenia:S = 500 mm
2.5 Prędkość podnoszenia:
V = 40 mm/s(regulowane)
2.6 Ciśnienie robocze hydrauliczne(ratingowe):P = 14 Mpa
2.7 Napięcie robocze:AC 380V trzyfazowe 5 przewodów
2.8 Moc maszyny:1.5 kW
2.9 Masa maszyny:W=1500 kg
2.10 Kolor:Zielona farba młotkowa

Instrukcja obsługi
3.1 Włączenie zasilania, włączenie przełącznika zasilania, a następnie urządzenie jest w stanie roboczym.
3.2 Zgodnie ze specyfikacjami obróbki:
* Ustawić lewe i prawe koła z przodu stoiska montażowego, ustawić szerokość stołu roboczego, ustawić szerokość wysokości osi uzwojenia plus dodatkowe 5 mm dla łatwego zawieszenia uzwojenia.
* Ustawić lewy i prawy uchwyt ciśnienia na stole montażowym, aby odległość między dwoma płytami ciśnienia była dłuższa niż maksymalna długość ciała.
* Użyj podnośnika, ustaw trzy uchwyty "V" na podnośniku nieco wyżej niż platforma robocza i ustaw odległość między trzema uchwytymi zgodnie z wielkością nadwozia.Potem zamknąć je po ustawieniu.
* Powieszenie trzyfazowych cewki A, B, C na uchwyt kolejno, cewki długiej osi jest pionowa do płaszczyzny roboczej.przycisnąć płytkę o bok cewki delikatnie, aby zapewnić nawijanie pionowe przejście przez rdzeń i bezpieczeństwa.

* Powoli obniż platformę podnośną, pozwól, aby wewnętrzna płaszczyzna krótkiej osi uzwojenia była nieco niższa od płaszczyzny roboczej o około 5 mm. Następnie umieść izolację końcową nadwozia.
* Powiesić rdzeń na pomocniczym wózku ruchomym.
* Po włożeniu pierwszej warstwy rdzenia głównego i rdzenia podramy do uzwojenia z kolei, złożyć rdzenia po drugiej stronie stoiska montażowego, pomalować epoksydowo i wiązać.Użyj podnośnika w dół, aby utrzymać górną płaszczyznę pierwsze warstwy rdzenia równoległą do stałej płaszczyzny roboczej.W tym procesie, aby uniknąć przemieszczenia deformacji rdzenia i uszkodzenia spowodowanego tłoczeniem,tymczasowe narzędzie podtrzymujące jest używane do podtrzymania zbliżającej się części rdzenia.
* Po zainstalowaniu izolacji nadwozia, zmontuj górną i dolną zaciskę, lewą i prawą płytkę boczną, a następnie przymocuj zgodnie z wymaganiami procesu.Zakończ proces budowy ciała i podnieś go żurawem..
* Urządzenia ochronne elektryczne są wyposażone w części graniczne w celu zapobiegania awarii i zapewnienia bezpieczeństwa.

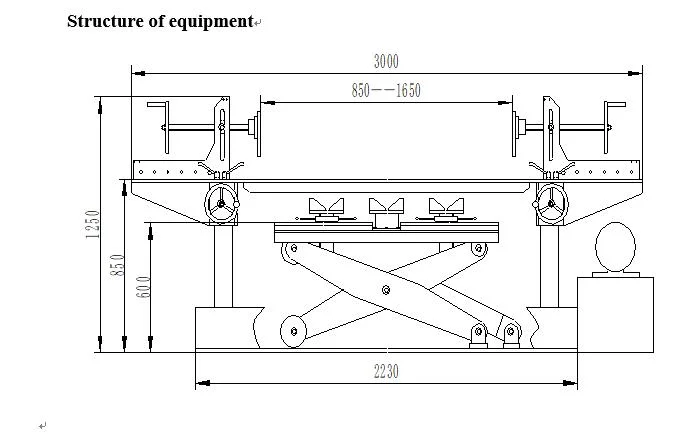

Główna struktura:
Podnośnik przyjmuje system hydrauliczny, obejmuje: pompę olejową, silnik, rodzaje zaworów itp., Wysokiej jakości części są wykorzystywane w celu zapewnienia wysokiej niezawodności, niskiego hałasu i systemu bez wycieków.Ciśnienie robocze 14 Mpa. Użyj podwyższonego ciśnienia węża połączenia, bezpieczne i łatwe obsługi.
* Zaprojektuj dużą platformę podnoszącą (1400 × 670 mm) w celu zapewnienia przestrzeni ruchowej dla różnych mechanizmów łożysk i przesuwanego stołu.pozostawić wystarczający margines, aby ułatwić operację wsparcia.
* Metoda ruchu dla przesuwanego stołu łożyska przy użyciu koła, z silną zdolnością do nośności, przenośną obsługą, dokładnym ustawieniem pozycji.Tabela łożyska może być podnoszona i opuszczana w zakresie 100 mmMechanizm precyzyjnej regulacji wyposażony jest w łożysko płaskie zmniejszające wytrzymałość manipulacyjną regulacji przy ciężkim obciążeniu.
* Przednia stała platforma wyposażona w mechanizm napędowy ze śrubokrętem, przenosząc stałą platformę prosto lub wstecz obracając kółka ręczne.zamknąć platformę pociągając za uchwyt.
* Mechanizm kontaktu prasowego jest zainstalowany po lewej i prawej stronie stanowiska montażowego, aby utrzymać uzwojenie i rdzeń żelaza i zapewnić jednocześnie bezpieczeństwo.Efektywny bieg każdego mechanizmu prasowego wynosi 500 mm.
* Główne elementy elektroniczne są wykorzystywane w produktach Schneider w celu zapewnienia wysokiej niezawodności.

Państwo dostawy
Stoisko montażowe kompletna maszyna jeden zestaw (włączając szafę);
Niezależny wózek hydrauliczny do podnoszenia jeden zestaw;
Lista dokumentów i innych części zamiennych.
W tym lista konfiguracji, instrukcja obsługi, rysunek hydrauliczny, schemat elektryczny.

Dhqz-3000 Amorphous Alloy Transformer Body Assembly Standtechnical Instruction

Częste pytania



1P: Co oznaczają "FOB", "CFR" i "CIF"?



A: FOB = bezpłatnie na pokładzie z chińskim portem załadunku



CFR=CNF=koszty i opłaty za przewóz w porcie przeznaczenia



CIF=CFR+Ubezpieczenie w porcie przeznaczenia



2P: W jakich urządzeniach składa się cała linia produkcyjna APG?



A: APG Machine-APG Mold-Curing-Oven-Air Compressor-Mixing Material-Release Mould Agent-Xylene germicides.



3P: Jakie informacje potrzebujemy przed cytowaniem?



A: średnica produktu oraz zdjęcie lub rysunek.



4. P: Co powiesz na instalację i debugowanie oraz usługę posprzedażną?



A: Nasi inżynierowie idą za granicę do instalacji i debugowania dostępne, a my zapewniamy one-stop serwis i maszyny dożywotnią konserwację.



5P: Jakie masz doświadczenie w tej dziedzinie?

Odpowiedź: Mamy 24 lata doświadczenia w tej dziedzinie. Do tej pory posiadamy 19 patentów.



6P: Czy jest to firma oferująca kompleksowe usługi w branży sprzętu elektrycznego?

Odpowiedź: Tak, Nasze produkty obejmują APG Clamping Machine, APG Molds & Injection Toroidal Winding Machine (CT & PT), Transformer Foil Winding Mach Molds, Marking Machine.





7P: Jaki jest czas dostawy?

A: To zajmuje około 50 dni roboczych.



8P: Jak idzie pakowanie?

Odpowiedź: Maszyna z folii plastikowej i innymi częściami używa drewnianej obudowy dla bezpieczeństwa.





9P: Jaki jest port żeglugi?

A: Szanghaj, Shenzhen, Ningbo, Qingdao itp.



10P: Jakie są warunki płatności?

A: Przelew telegraficzny (TT), Akredyt.
